第一节 NF-210S模组注意事项

1.固件烧录常见问题

1、烧录SDK bin文件失败？
　　1）烧录通用的SDK bin文件失败，首先要检查模组或者开发板是否供电正常。
　　2）确认上电启动时，是否在串口终端看到“噜噜噜噜噜噜噜噜噜”字符串，如果有说明模组或者芯片能够正常上电。
　　3）一键烧录固件失败，尝试将boot和burn之间的时间调大。详细参考文档“NL6621烧录工具使用说明V0.1.doc”。如果还是烧录失败，则检查串口的RX是否接线正确。
2、烧录固件，burnflash.bin可以正常烧录，但是SDK固件无法正常烧录？
　　1）由于V2版的实际较为简单，相关烧录工具的串口通信协议也非常的简单。因此没有对烧录burnFlash.bin固件是否烧录成功进行判断。因此即使客户不接串口线也一样可以将burnFlash.bin通过bootTool_Ack_0822.exe进行烧录。
　　2）客户遇到这种问题可以判断为串口接线或者烧录模式没有修改正确。客户应该先对串口接线进行检查。并通过上电检测是否有“噜噜噜噜噜噜噜噜噜”字符串验证模组或者开发板正常。
　　3）如实在无法确定该问题，可以使用V3版的烧录工具进行烧录（V3是一版从头到尾都与V1\V2不一样的烧录机制），客户可以使用V3版的烧录工具验证串口以及芯片模组是否正常。

2.注意NuDevTool ver1.11版本

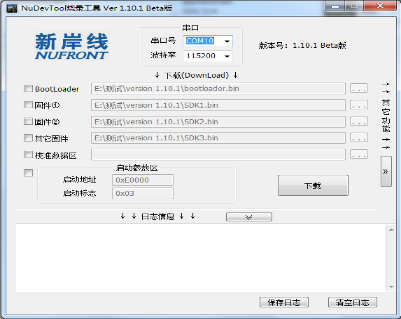

　　NuDevTool版本工具界面如下图（Figure31 - NuDevTool ver1.11版本）所示：

　　问：烧录固件是否都需要选择所有固件？
　　答：NuDevTool ver1.11版固件更新工具中burntool.bin已经默认选择，而bootloader必须在第一次烧录时选上。已经烧录bootloader.bin固件则在之后的烧录中可以不少了bootloader.bin固件，建议每次都烧录。之后就是固件1、固件2和其他固件。除此之外，还需要选择启动参数区参数。详细设置请参考文档《NL6621-NuDevTool工具使用说明.docx》。

3.LED指示灯连接

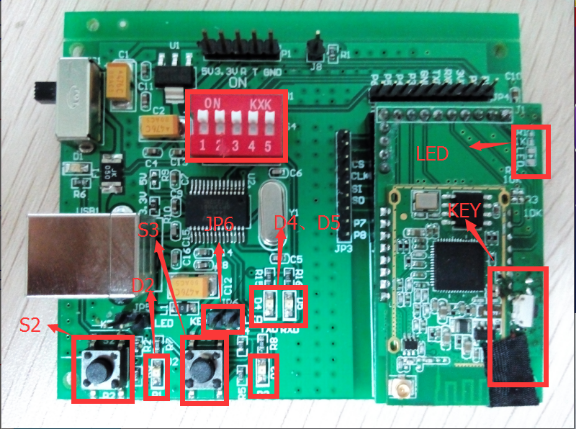

　　NF-210D、NF-210S、NF-210A模组LED指示灯：GPIO9(PIN 7)，恢复出厂设按键，低电平有效GPIO10( PIN8)。如果有带底板，资源如下图（Figure32 - NF210X模组开发板）所示:

　　S2(RESET)：GPIO10(PIN8) 　　D2(LED STATUS)：GPIO9(PIN7)
　　S3：GPIO30(PIN6) 如果想使用S3按键，必须把JP6用跳线帽短接（出厂默认没有焊排针），而且和D3指示灯不能共用，只能二选一。
　　D3：GPIO30(PIN6) 如果想使用D3指示灯，必须把JP6断开（出厂默认没有焊排针），默认使用D3，而且和S3按键不能共用，只能二选一。
　　D4、D5：串口收发指示灯
　　LED：与D2(LED STATUS)接口一样，出厂默认没有焊。
　　KEY：串口加载模式使用，接个按键方便串口加载，就不需要用镊子短接SPI Flash 的 5pin 与 8pin 短接，出厂默认没有焊。
　　编码开关：正常工作时，全部上拨，必须如上图所示。

3.RF校准参数以及MAC地址

RF校准参数地址：
　　SDK V1.10之前版本（V1.09...）校准参数地：0x0006_0000~0x0006_1FFFF SDK V1.10、SDK V1.11和以后版本校准参数地址：0x0003_2000~0x0003_2FFF MAC地址：可以通过SDK提供的接口修改MAC：INT32 InfMacAddrSet(UINT8 Addr[6]);如果未经过校准过，MAC出厂统一用000102030405。 检查MAC出厂是否校准过，程序流程如下：
　　SystemInit(); -> BSP_Init(); -> BSP_NvInfoInit(); -> CheckParam(pNvInfo); -> COPY_MAC_ADDR(PermanentAddress, pNvInfo->MacAddr);

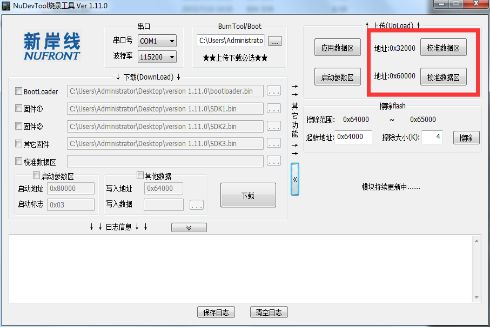

　　读出校准参数，请使用“NuDevTool ver1.11工具”，SDK1.10之前版本地址：0x60000,SDK1.10以上版本地址：0x32000。（NuDevTool ver1.11工具使用参考《NL6621-NuDevTool工具使用说明.pdf》）,读出校准参数如下图（Figure33 - 读取校准参数）所示：
